De onderzoeksfaciliteiten bij NLR beschikken over werkposities voor luchtverkeersleiders, simulator (pseudo)piloot- en supervisieposities en ondersteunen meer dan 50 actoren om gelijktijdig deel te nemen aan één grote simulatie die meerdere centra omvat. Aan de andere kant van het spectrum maakt de schaalbaarheid van NARSIM het ook mogelijk om kleine prototypes te ontwikkelen met één werkpositie voor gedetailleerde analyse en interactie.
NARSIM is in-house ontwikkeld door NLR en kent daarom een hoge mate van configureerbaarheid, flexibiliteit, interoperabiliteit en aanpasbaarheid. NARSIM simuleert luchtverkeersleidingsplatforms van alle grote fabrikanten (ook gelijktijdig in één simulatie). Verbindingen met verschillende externe systemen, zoals vluchtsimulators, worden ook ondersteund.
De faciliteiten van NLR bestaan uit de volgende componenten:
- NARSIM radar; een omgeving met 25+ werkposities voor de radarverkeersleider
- NARSIM tower; een 360° projectiesysteem met 9 werkposities voor torenverkeersleiders
- NARSIM remote tower; een onderzoeksopstelling voor remote tower-concepten met 2 verkeersleider werkposities
- Meer dan voldoende (pseudo)pilootposities, fysiek gescheiden van de verkeersleiders
Hoofdkenmerken

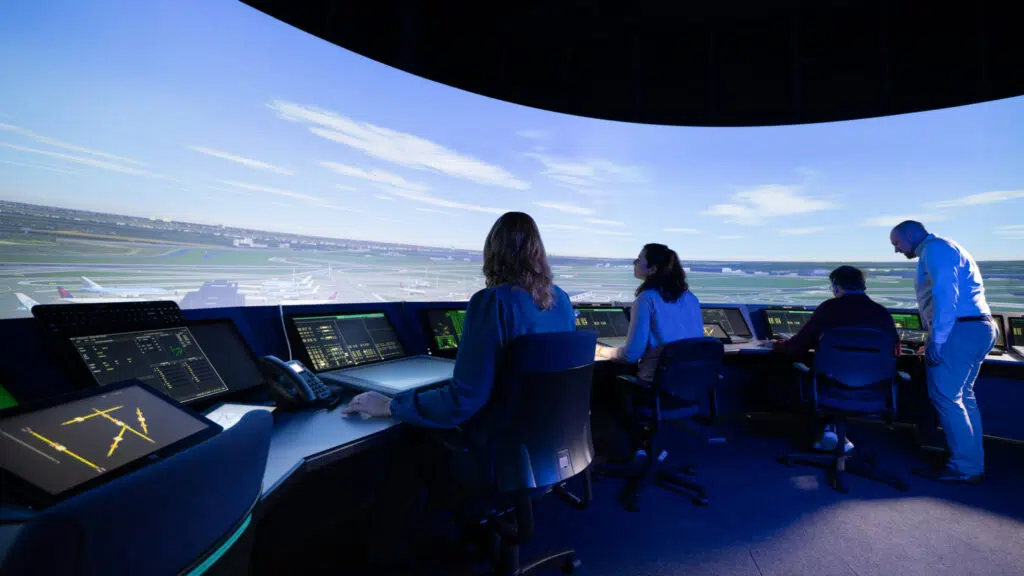

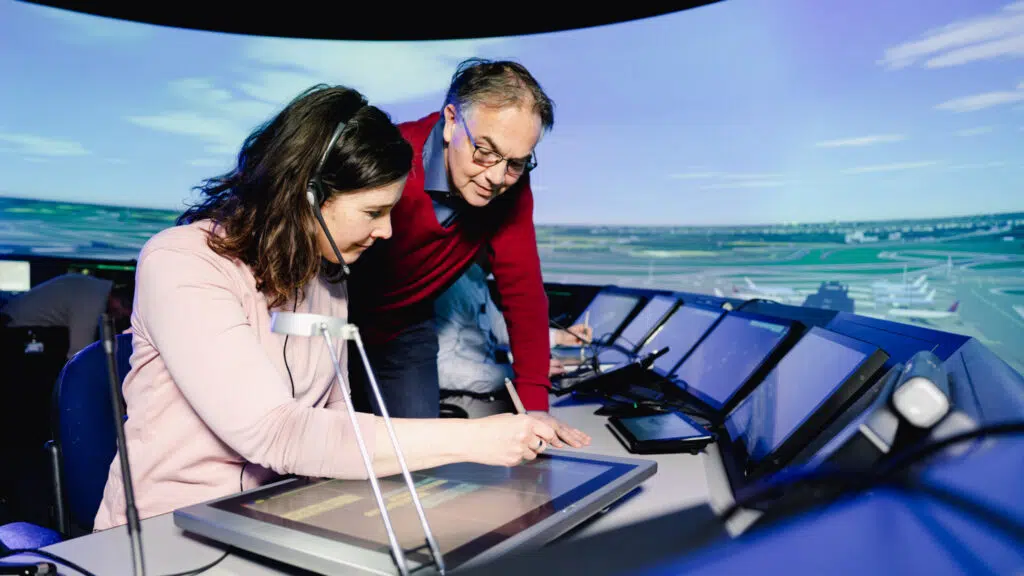

NARSIM Tower faciliteit
De NARSIM Tower faciliteit maakt gebruik van een projectiescherm met een 360 graden beeld, 11 meter in doorsnede en 4,5 meter hoog, uitgerust met een lasersprojectiesysteem dat een zeer hoge resolutie oplevert en een immersieve ervaring biedt vanuit een verkeerstoren van een luchthaven. Met ruimte voor 9 werkposities voor luchtverkeersleiders, ingericht voor verschillende rollen, is NARSIM Tower een van de grootste simulators in Europa.

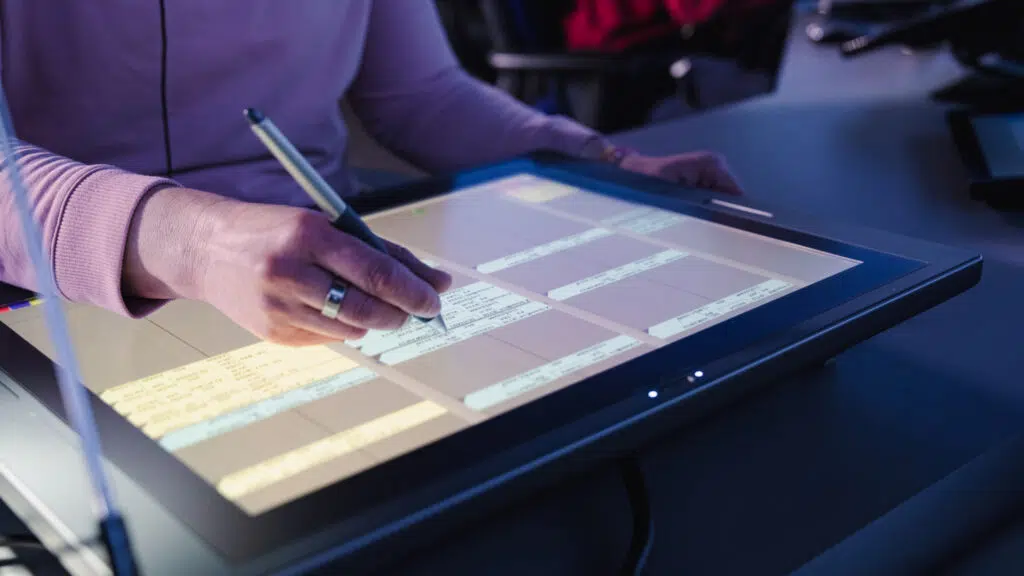

Het visuele systeem kan realistische weersomstandigheden simuleren, zoals slecht zicht, sneeuw en regen, en ondersteunt ook dag- en nachtzicht op een groot aantal luchthavens. Alle huidige en moderne systeemondersteuningsinstrumenten zijn beschikbaar, zoals radarsurveillance systemen, multilateratie grondradar, vluchtgegevensverwerking en hun gebruikersinterfaces, veiligheidsnetwerken, stopbar en lichtcontrolepanelen, A-SMGCS (Advanced Surface Movement Guidance and Control Systems) instrumenten, spraakcommunicatiesystemen en elektronische flightstrips (EFS).
NARSIM Tower heeft een bewezen staat van dienst en is gebruikt als validatieplatform in Europees ATM-onderzoek (SESAR) door onderzoekscentra en ANSP’s, maar ook als trainingsplatform in de opleiding van nieuwe luchtverkeersleiders of bij conversietraining waarbij nieuwe operationele subsystemen worden geïntroduceerd. Het systeem ondersteunt de simulatie van alle soorten verkeer (vaste vleugel luchtverkeer, helikopters, drones, grondvoertuigen, enz.) die typisch worden aangetroffen in een luchthavenomgeving.
NARSIM Radar faciliteit
De NARSIM Radar faciliteit bestaat uit 25+ werkposities voor radarverkeersleiders. Elke werkpositie kan fungeren als tactische, planner- of feederpositie voor het controleren van het bovenste luchtruim, tussengebied of aanvlieg- en terminalverkeer. De radarwerkposities kunnen worden gebruikt om elk luchtverkeersleidingsplatform te emuleren (zowel in hardware als software), zoals iCAS/iTEC (INDRA), AAA (LVNL), MADAP-systeem (EUROCONTROL), ATCAS P2 (DFS), TopSky (Thales) en anderen. Onze klanten zijn onder andere LVNL, MUAC (EUROCONTROL), LFV, DFS, AustroControl en verschillende militaire ANSPs.
Het onderliggende systeem is gebaseerd op trajectory based operations (TBO) met de volgende belangrijke functies:
- verbeterde Mode-S (bijv. voor Pilot Selected Level),
- ADS-C/CPDLC (bijv. Extended Projected Profile, EPP),
- plannings- en ondersteuningsinstrumenten zoals arrival management (AMAN/XMAN), interval management (IM), time-based separation (TBS), geoptimaliseerde baanaflevering (ORD),
- coördinatie-instrumenten zoals SYSCO/OLDI,
- veiligheidsnetsystemen zoals Short Term Conflict Alert (STCA) en Medium Term Conflict Alert (MTCD) en monitoring (MONA).
De software ondersteunt multi-centrumoperaties (d.w.z. meerdere centra met verschillende centrumconcepten en systemen kunnen in één simulatie worden uitgevoerd). Interoperabiliteit met live-systemen is mogelijk door het gebruik van gestandaardiseerde protocollen. Een geïntegreerd radiotelefoniesysteem stelt de luchtverkeersleider in staat om te communiceren met piloten, andere luchtverkeersleiders of aangrenzende sectoren of centra

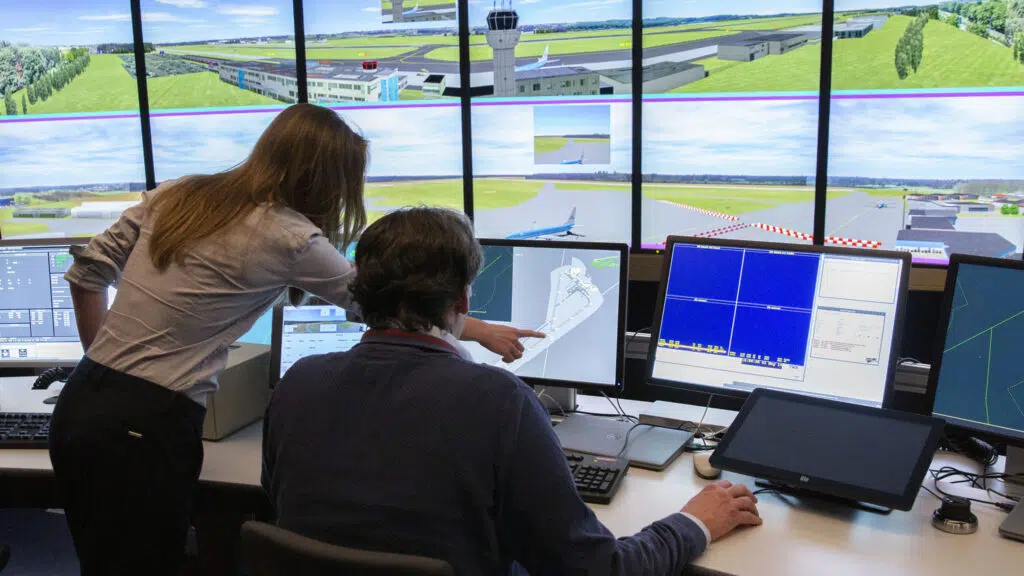

NARSIM Remote Tower faciliteit
De NARSIM Remote Tower omgeving kan worden gebruikt voor remote tower onderzoek en training; zowel enkele luchthaven- als meerdere luchthavenoperaties worden ondersteund. Het systeem bestaat uit negen 4K HD-schermen in een boog van 120 graden om de weergave van remote cameras op één of meerdere luchthavens tegelijk te simuleren. De twee werkposities voor luchtverkeersleiders zijn uitgerust met drie 5K-schermen elk, een aanraakscherm voor spraakcommunicatie en (gesimuleerde) Pan-Tilt-Zoom camera-operatie en kunnen worden uitgerust met dezelfde instrumenten en systemen als de volledige NARSIM Tower.
NARSIM Software platform
De NARSIM softwareplatform vormt de basis voor zowel de radar- als de torenfaciliteiten en is ontworpen als een client-serverarchitectuur voor schaalbaarheid, flexibiliteit, interoperabiliteit en bovenal aanpasbaarheid. Het NARSIM-platform is uitgerust met verschillende instrumenten om de ontwikkeling en validatie van geavanceerde scenario’s te ondersteunen. NARSIM draait op één host of (voor grote simulaties) op meerdere servers, zelfs parallel met andere simulaties. NARSIM gebruikt consumentenhardware (COTS) en heeft relatief lage bandbreedte en CPU nodig.
Tijdens een simulatie logt NARSIM veel systeem- en menselijke prestatieparameters die kunnen worden gebruikt in de post-processing- en analysefase. Er zijn ook applicaties beschikbaar voor de voorbereiding, het ontwerp en de configuratie van simulaties (voor NARSIM Radar, Tower en Remote-Tower) evenals de post-processing en analyse van resultaten.
NARSIM community
Het NARSIM-softwareplatform wordt gedeeld met partners in een gebruikers community. Deze partners exploiteren hun eigen NARSIM-faciliteit voor hun specifieke onderzoeks- en opleidingsbehoeften en dragen actief bij aan de ontwikkeling van NARSIM. NLR biedt ook diensten aan om partners te ondersteunen die het NARSIM-softwareplatform willen gebruiken.
